Giunti elastomerici senza gioco

I giunti elastomerici senza gioco rappresentano l’alternativa economica ai più prestigiosi e performanti giunti a soffietto. Diventano invece necessari quando il sistema presenta vibrazioni eccessive che il giunto a soffietto, per la sua composizione, amplificherebbe, introducendo errori di posizionamento e forte rumore durante la rotazione. Attraverso gli elastomeri, disponibili in diversi gradi di durezza, il comportamento del giunto può essere modificato: da smorzamento delle vibrazioni a torsionalmente rigido, a seconda delle esigenze. Il pretensionamento dell’elastomero, generato dalla pressione dei denti, permette di avere un giunto idoneo a trasmettere il moto in maniera precisa, senza gioco.

Nel video vedrai quanto sia semplice il processo di installazione. Con pochi semplici passaggi, il KBE2 è pronto per l'uso – flessibile, senza gioco di gioco e con smorzamento delle vibrazioni.

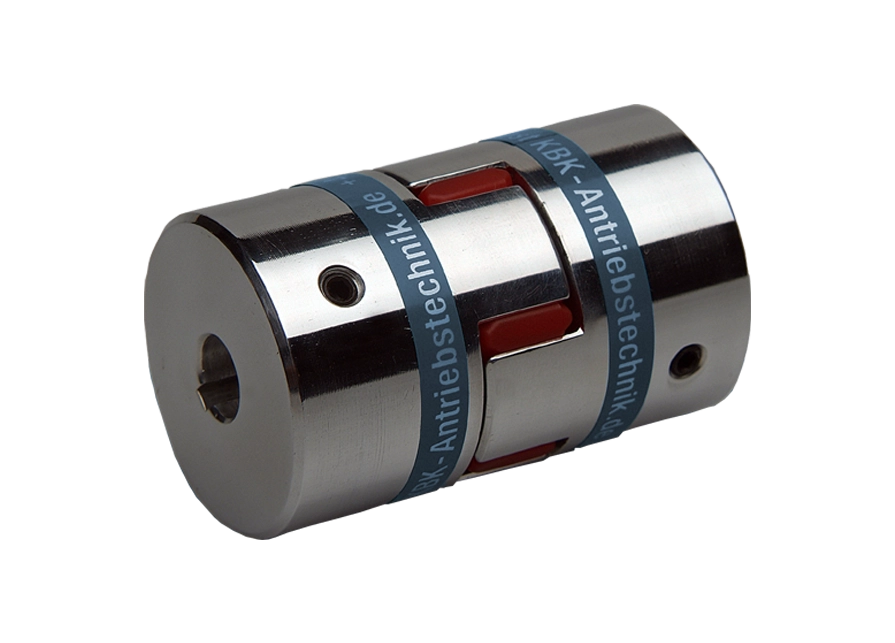

Giunto Elastomerico

con serraggio a morsetto

KBE1

Diametro dell´albero: 2 – 65 mm
Coppia nominale: 0,5 – 825 Nm

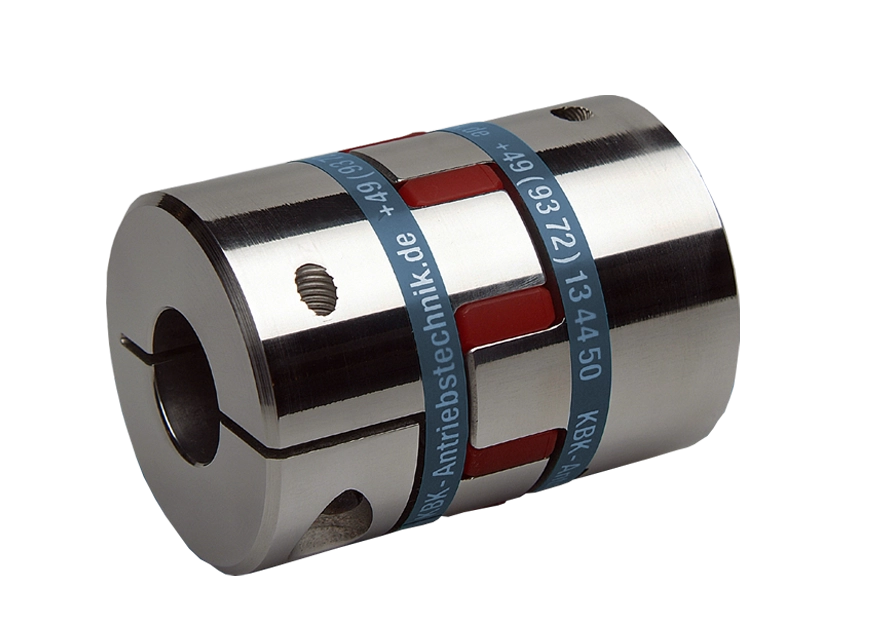

Giunto Elastomerico

con serraggio a morsetto

KBE2

Diametro dell´albero: 2 – 74 mm
Coppia nominale: 0,5 – 825 Nm

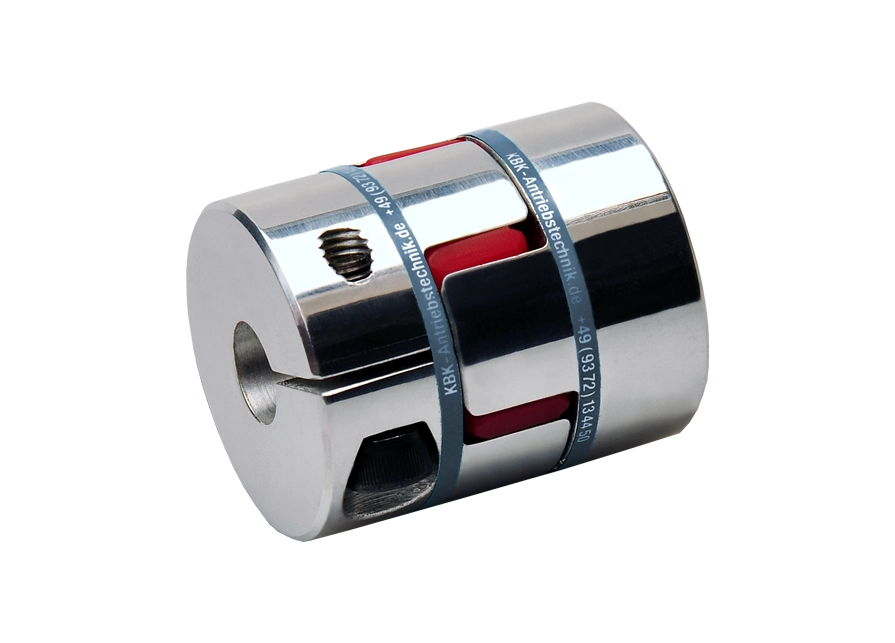

Giunto Elastomerico

compatto, con serraggio a morsetto

KBE2C

Diametro dell´albero: 3 – 57 mm
Coppia nominale: 0,7 – 655 Nm

Giunto Elastomerico

con mozzi scomponibili

KBE2H

Diametro dell´albero: 4 – 74 mm
Coppia nominale: 1,8 – 825 Nm

Giunto Elastomerico

con mozzi scomponibili

KBE2HC

Diametro dell´albero: 4 – 57 mm
Coppia nominale: 4– 655 Nm

Giunto Elastomerico

a doppio cardano con serraggio a morsetto

KBE2D

Diametro dell´albero: 4 – 62 mm
Coppia nominale: 0,7 – 655 Nm

Giunto Elastomerico

con serraggio a calettatore

KBE3

Diametro dell´albero: 6 – 70 mm
Coppia nominale: 4 – 825 Nm

Giunto Elastomerico

con serraggio a calettatore, compatto

KBE3C

Diametro dell´albero: 6 – 70 mm
Coppia nominale: 4 – 825 Nm

Giunto Elastomerico

con albero ad espansione

KBE4

Diametro dell´albero: 4 - 62 mm
Coppia nominale: 14 - 655 Nm

Giunto Elastomerico

con albero ad espansione

KBE4C

Diametro dell´albero: 4 - 62 mm
Coppia nominale: 14 - 655 Nm

Stelle per giunti elastomerici

ZK

For Sizes: 5 – 55
Shore-hardnesses: 64ShD, 98ShA, 92ShA, 80ShA

Stelle con foro per giunti elastomerici

ZKES

For Sizes: 5 – 55
Shore hardnesses: 98ShA, 92ShA
