Giunti a Soffietto Metallico senza gioco

Sono la prima scelta per tutte le applicazioni che richiedono un posizionamento preciso, l'applicazione classica è quella dei servo azionamenti. Si caratterizzano per una trasmissione completamente senza gioco, un'elevata rigidità torsionale e una grande capacità di compensazione dei disallineamenti. Non necessitano manutenzione e, in assenza di problemi, la durata di vita è prossima all’infinito. Il nostro sistema modulare permette una varietà di opzioni incomparabile, offrendo il giunto adatto ad ogni esigenza di montaggio.

Il video mostra chiaramente quanto sia veloce e semplice l'installazione. Con pochi semplici passaggi, il KB2 è pronto per l'uso – senza gioco, preciso, durevole.

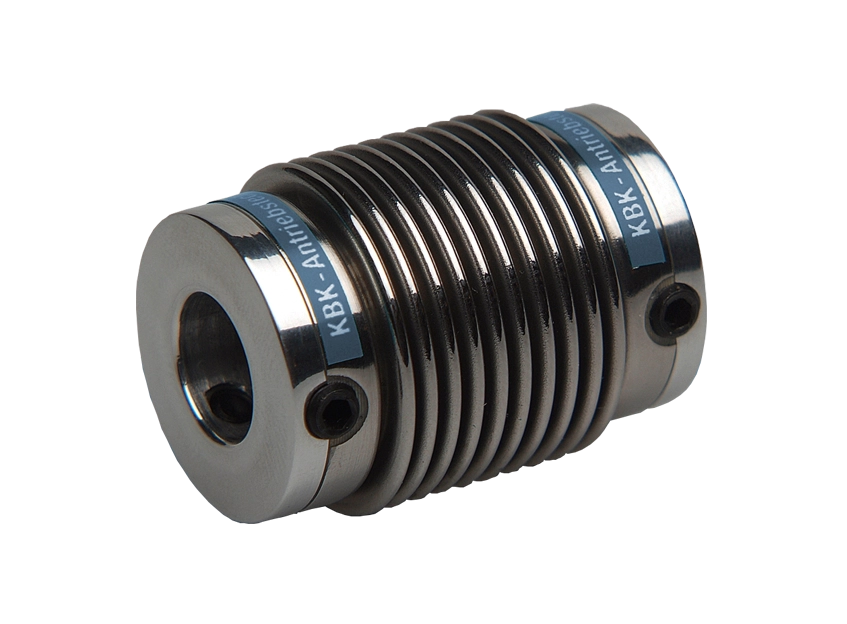

Giunto a Soffietto Metallico in Miniatura

con grani di fissaggio

KB1

Diametro dell´albero: 1 – 34 mm
Coppia nominale: 0,05 – 30 Nm

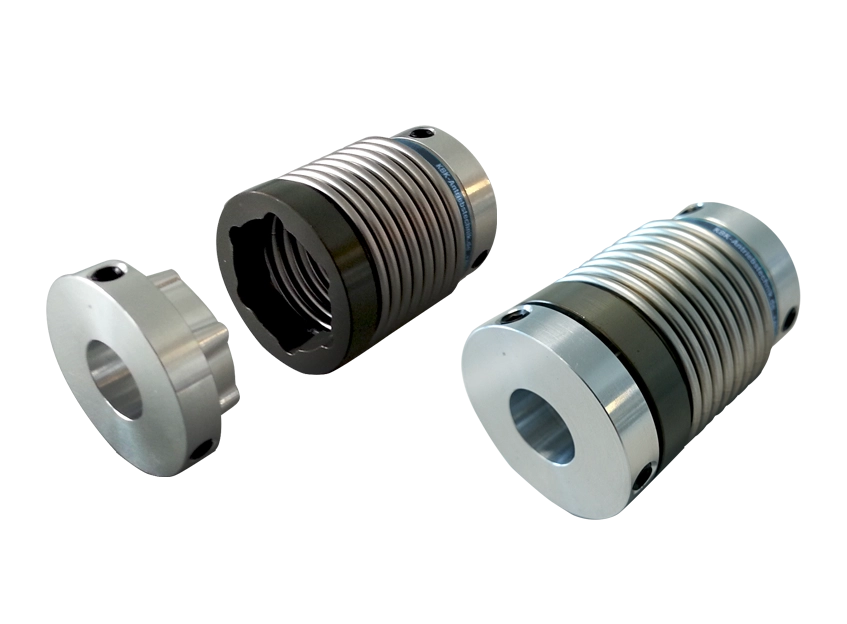

Giunto a Soffietto Metallico in Miniatura

ad innesto assiale con grani di fissaggio

KB1P

Diametro dell´albero: 3 – 25 mm
Coppia nominale: 0,5 – 10 Nm

Giunto a Soffietto Metallico in Miniatura

con serraggio a morsettto

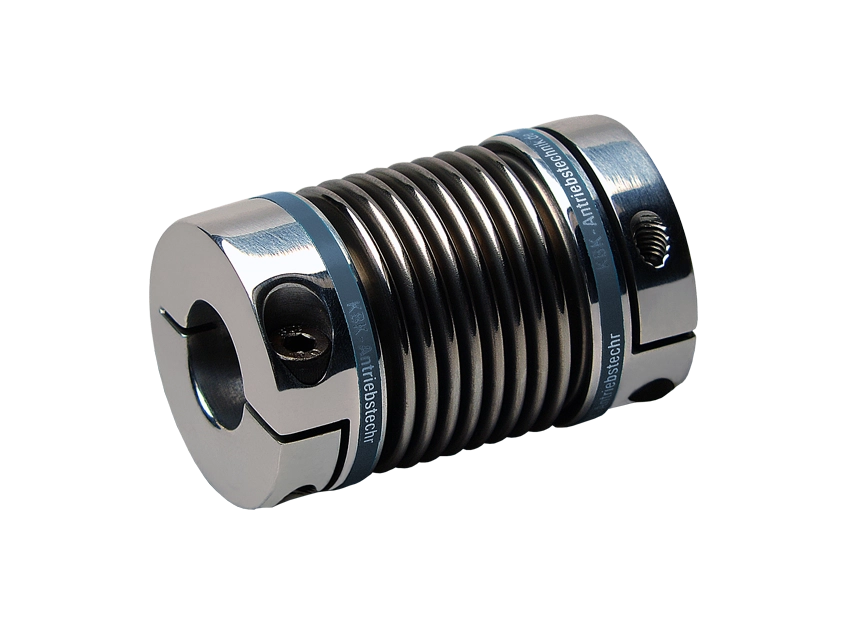

KB2

Diametro dell´albero: 1 – 25 mm
Coppia nominale: 0,1 – 10 Nm

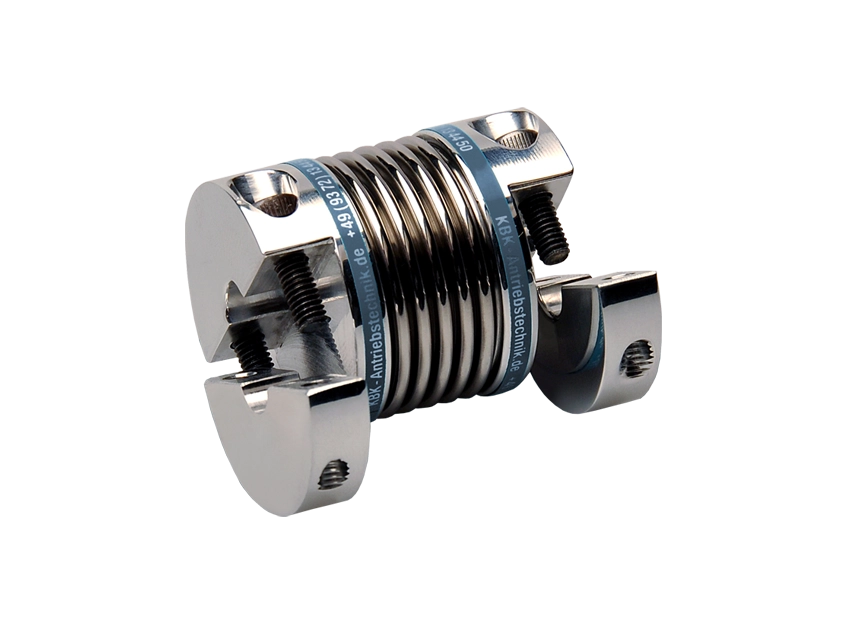

Giunto a Soffietto Metallico in Miniatura

con mozzi sdoppiati

KB2H

Diametro dell´albero: 3 – 25 mm
Coppia nominale: 0,5 – 10 Nm

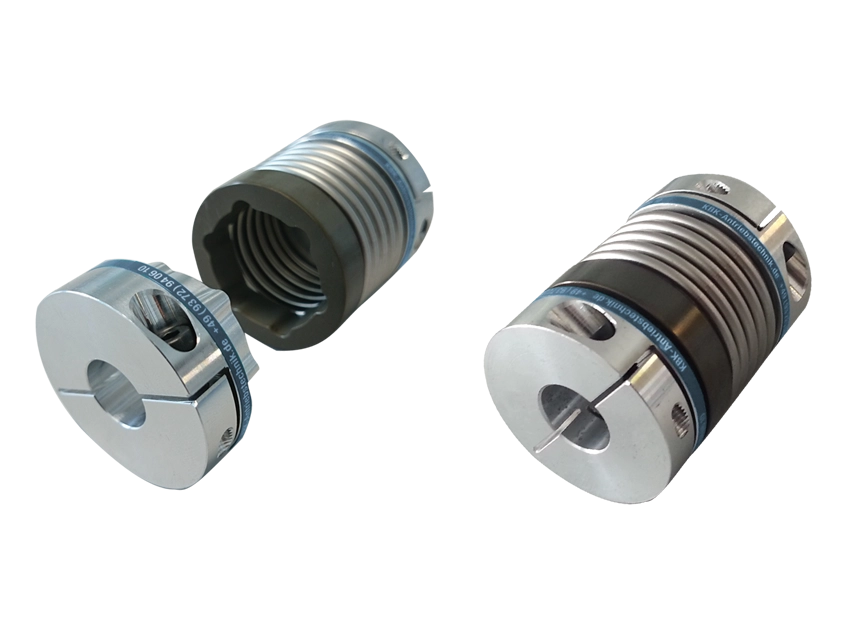

Giunto a Soffietto Metallico in Miniatura

con serraggio a morsetto e innesto assiale

KB2P

Diametro dell´albero: 3 - 25mm
Coppia nominale: 0,5 – 10 Nm

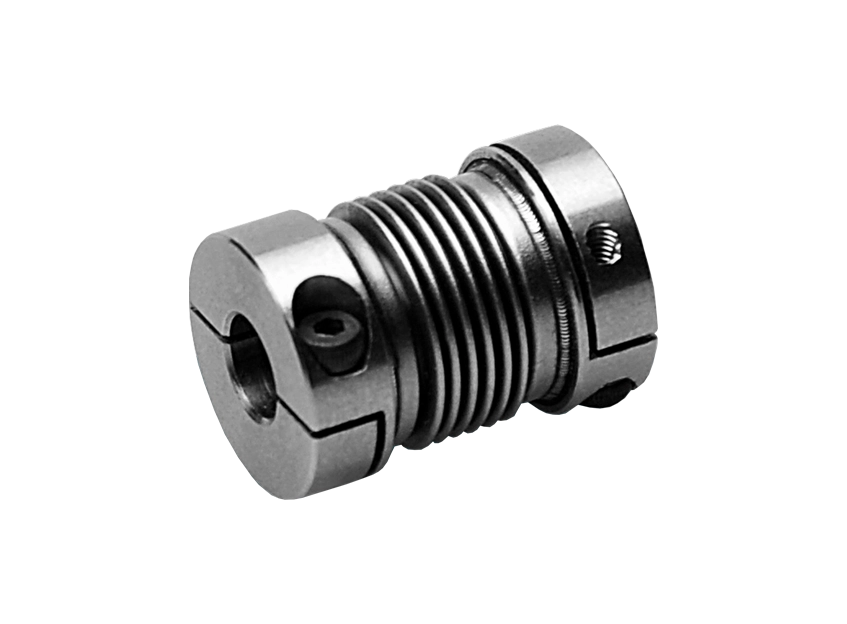

Giunto a Soffietto Metallico in Miniatura

con serraggio a morsetto in acciaio inox

KB2VA

Diametro dell´albero: 1 – 25 mm
Coppia nominale: 0,1 – 10 Nm

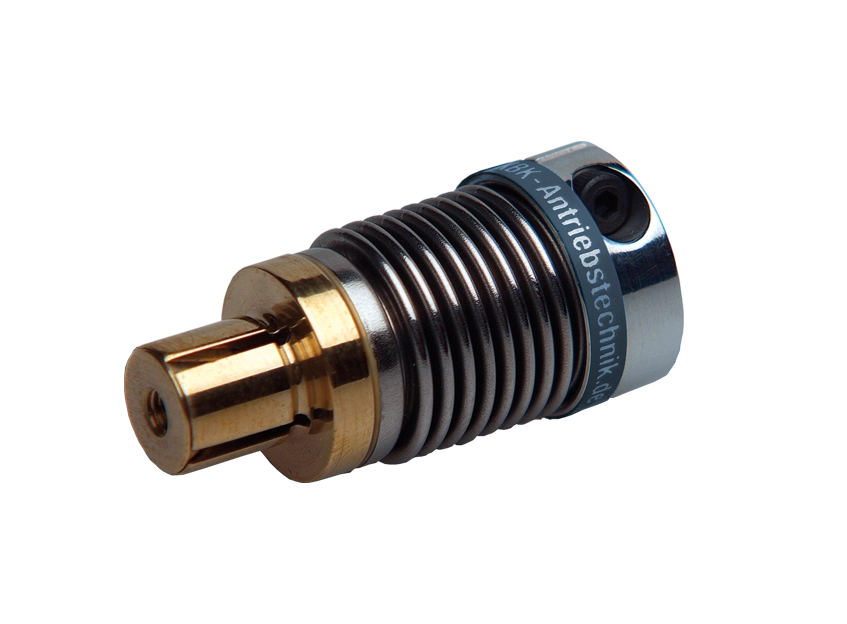

Giunto a Soffietto Metallico in Miniatura

con albero ad espansione

KB3

Diametro dell´albero: 3 – 25 mm
Torque range: 0,5 – 10 Nm

Giunto a Soffietto Metallico in Miniatura

con albero ad espansione, ad innesto assiale

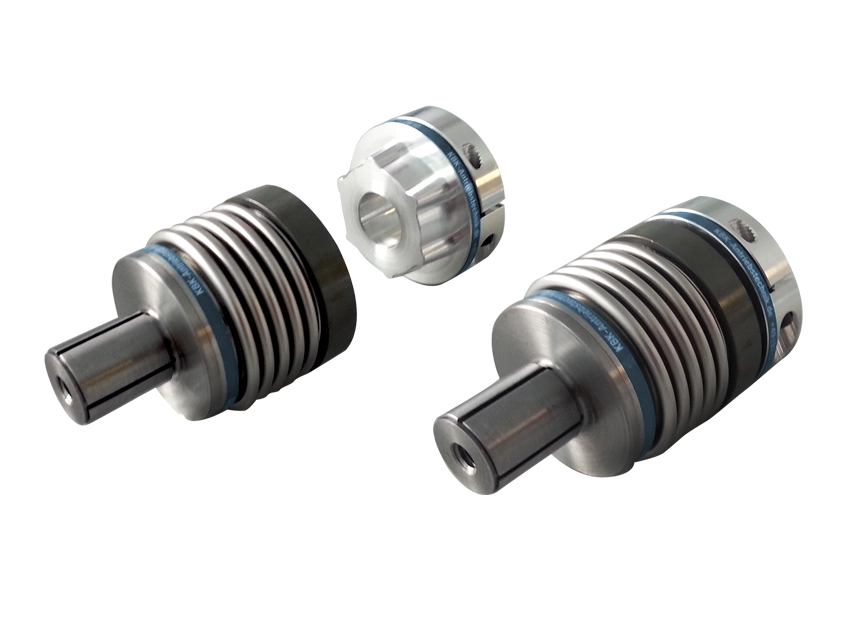

KB3P

Diametro dell´albero: 3 – 25 mm
Coppia nominale: 0,5 – 10 Nm

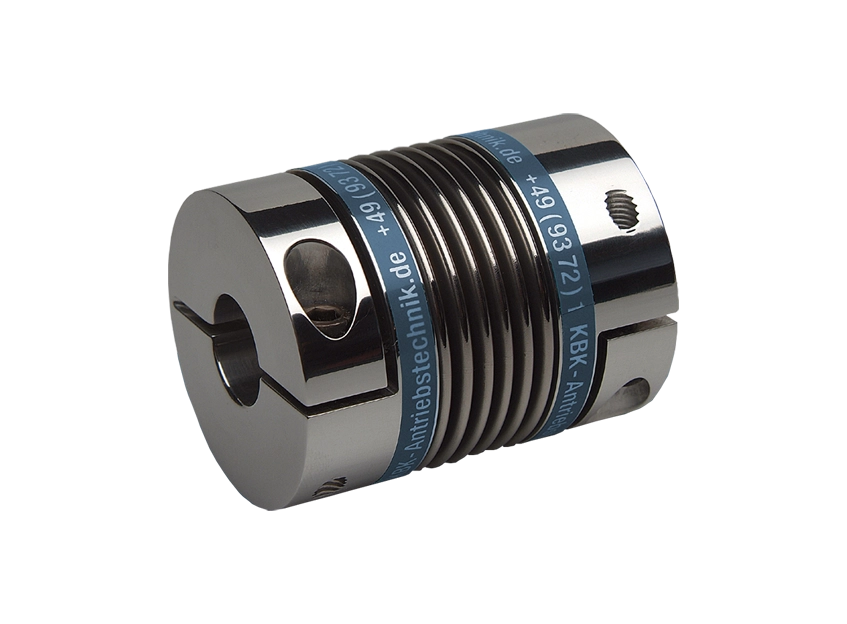

Giunto a Soffietto Metallico

con serraggio a morsetto

KB4

Diametro dell´albero: 10 – 80 mm
Coppia nominale: 18 – 1400 Nm

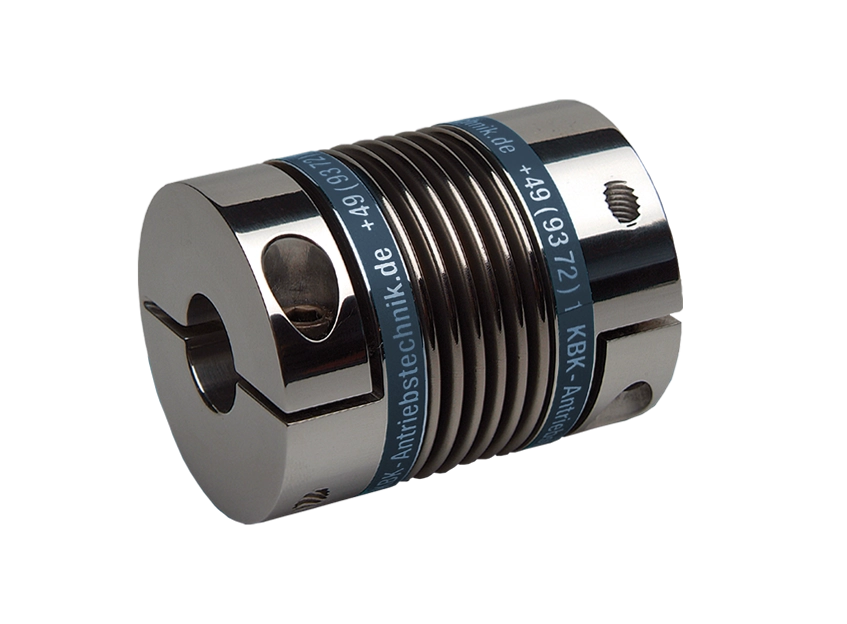

Giunto a Soffietto Metallico

con serraggio a morsetto

KB4AL

Diametro dell´albero: 10 – 70 mm
Coppia nominale: 18 – 500 Nm

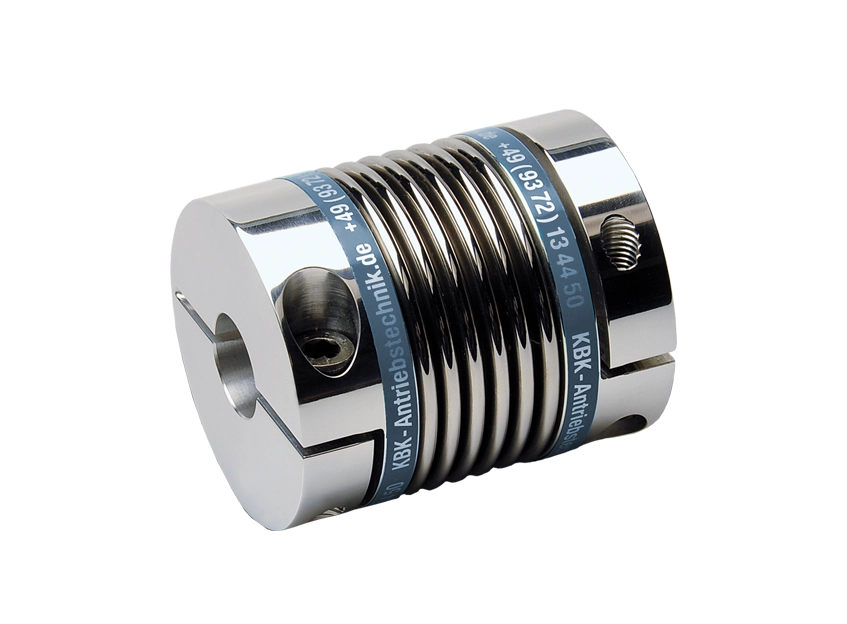

Giunto a Soffietto Metallico

con serraggio a morsetto, compatto

KB4C

Diametro dell´albero: 10 – 70 mm
Coppia nominale: 18 – 500 Nm

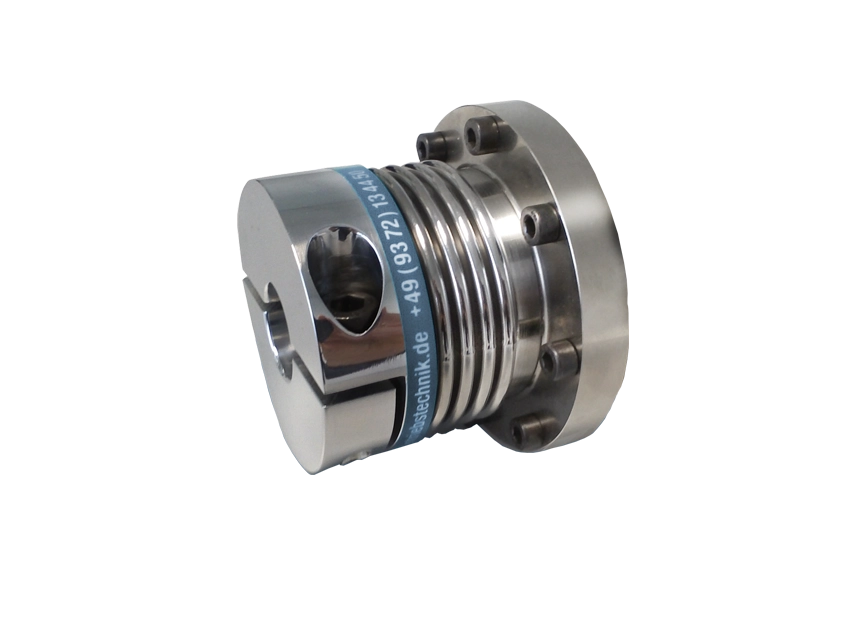

Giunto a Soffietto Metallico

flangiato

KB4F

Diametro dell´albero: 10 – 80 mm
Coppia nominale: 18 – 1400 Nm

Giunto a Soffietto Metallico

flangiato e flangia di adattamento

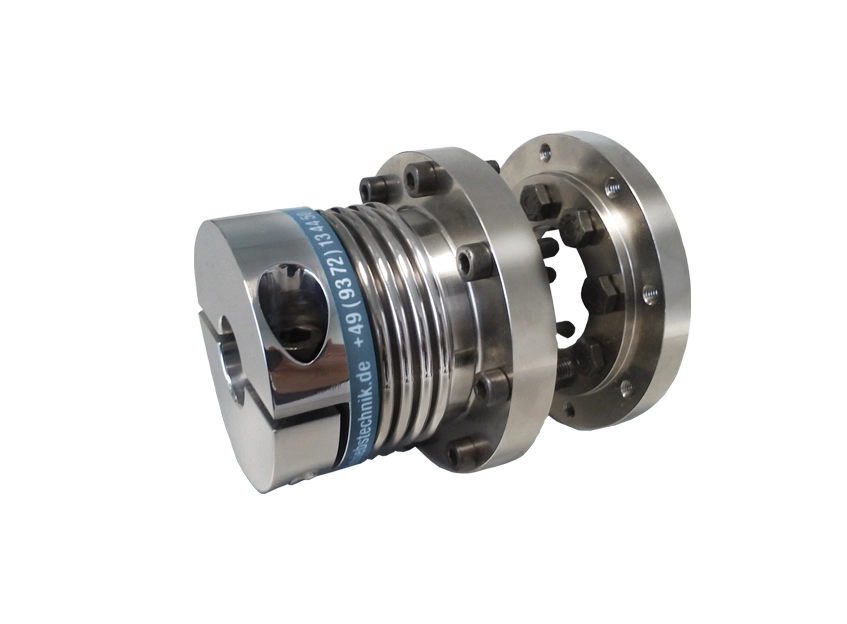

KB4FA

Diametro dell´albero: 10 – 80 mm
Coppia nominale: 18 – 1400 Nm

Giunto a Soffietto Metallico

con morsetti di serraggio scomponibili

KB4H

Diametro dell´albero: 10 – 80 mm
Coppia nominale: 18 – 1400 Nm

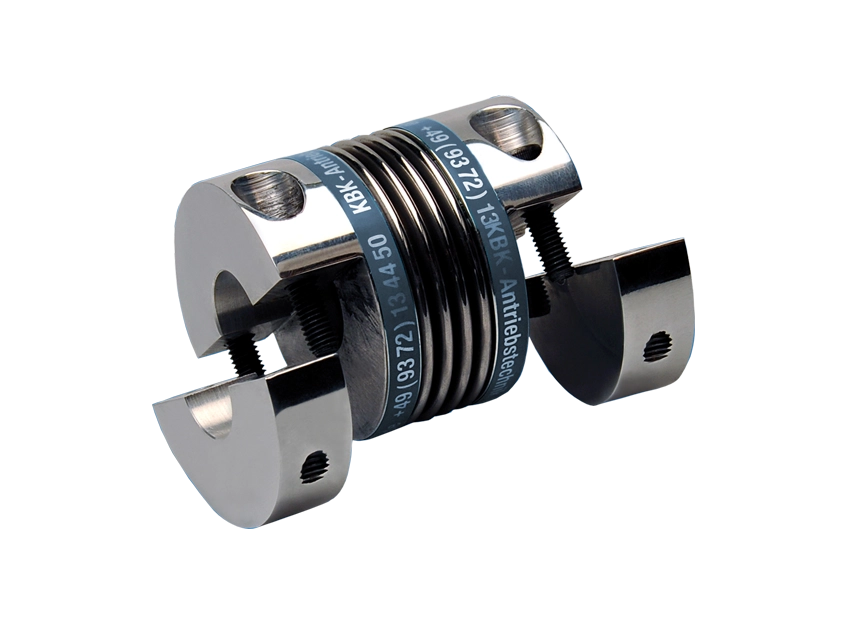

Giunto a Soffietto Metallico

con morsetti di serraggio scomponibili

KB4HC

Diametro dell´albero: 10 – 70 mm
Coppia nominale: 18 – 500 Nm

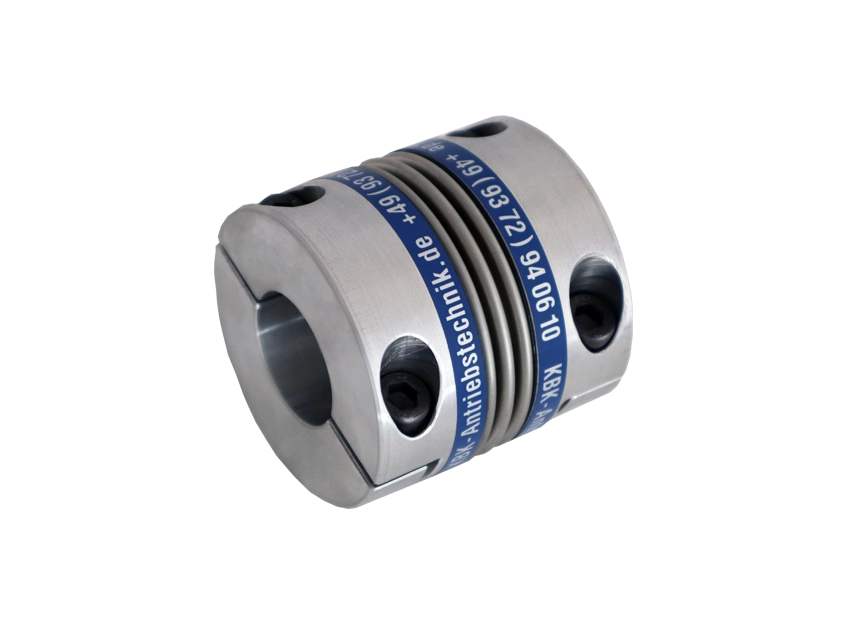

Giunto a Soffietto Metallico

con morsetti scomponibili, compatto

KB4HCK

Diametro dell´albero: 10 – 70 mm
Coppia nominale: 40 – 1500 Nm

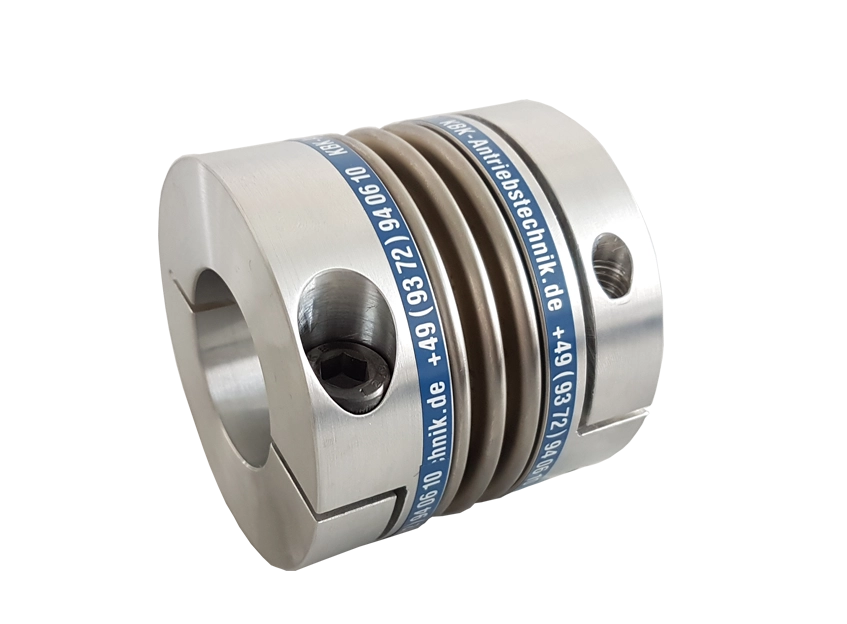

Giunto a Soffietto Metallico

con serraggio a morsetto

KB4K

Diametro dell´albero: 6 – 70 mm
Coppia nominale: 10 – 1500 Nm

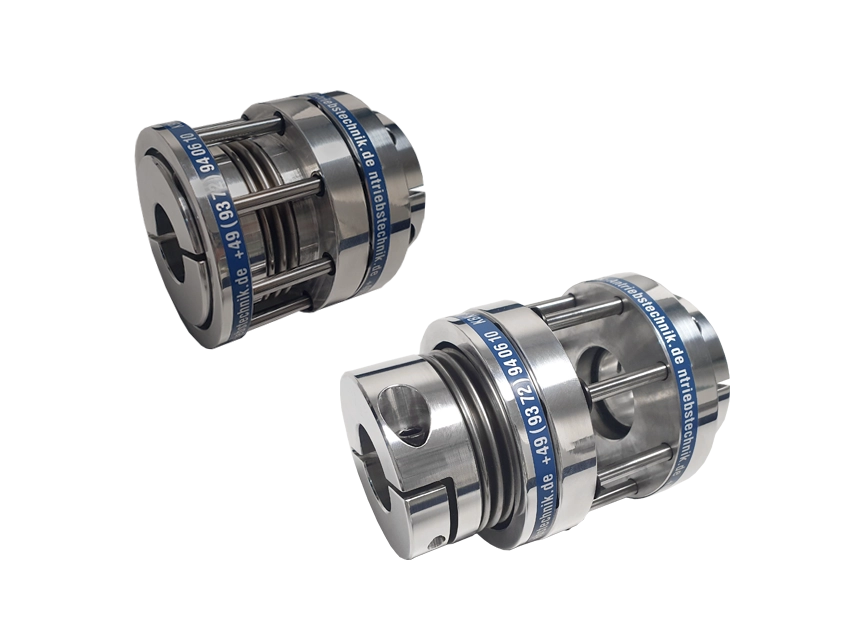

Giunto a Soffietto Metallico

con lunghezza regolabile

KB4LV

Diametro dell´albero: 10 – 70 mm
Coppia nominale: 18 – 500 Nm

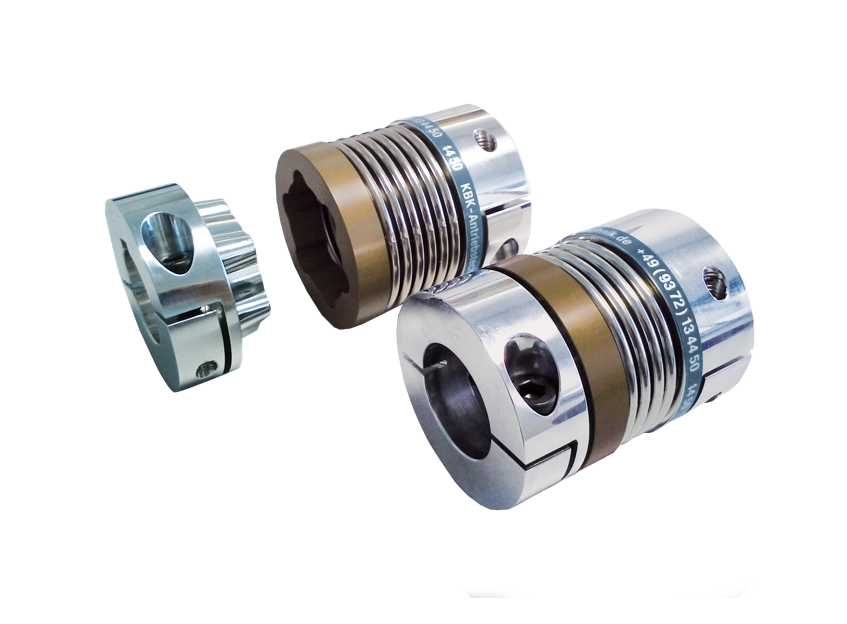

Giunto a Soffietto Metallico

ad innesto assiale

KB4P

Diametro dell´albero: 10 – 70 mm
Coppia nominale: 18 – 500 Nm

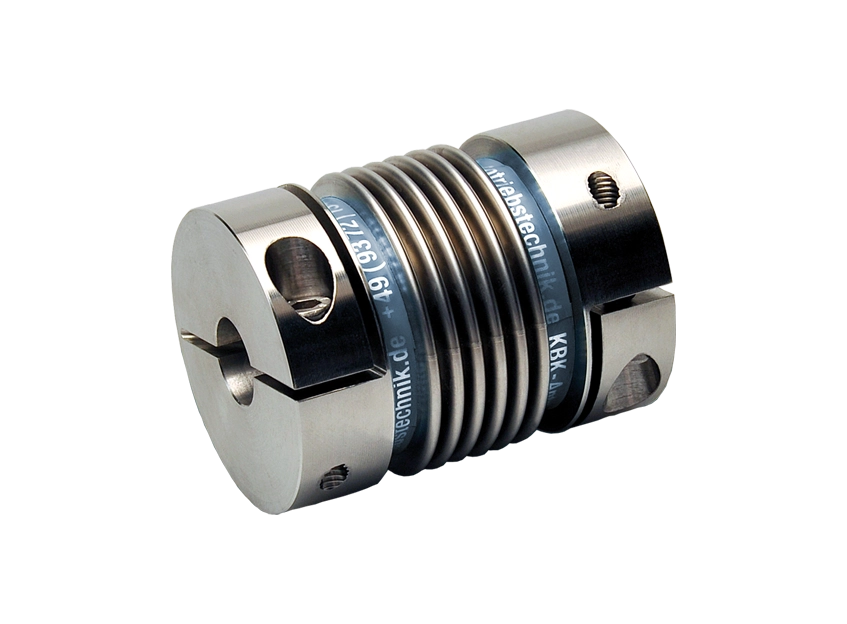

Giunto a Soffietto Metallico

con serraggio a morsetto in acciaio inox

KB4VA

Diametro dell´albero: 10 – 70 mm
Coppia nominale: 18 – 500 Nm

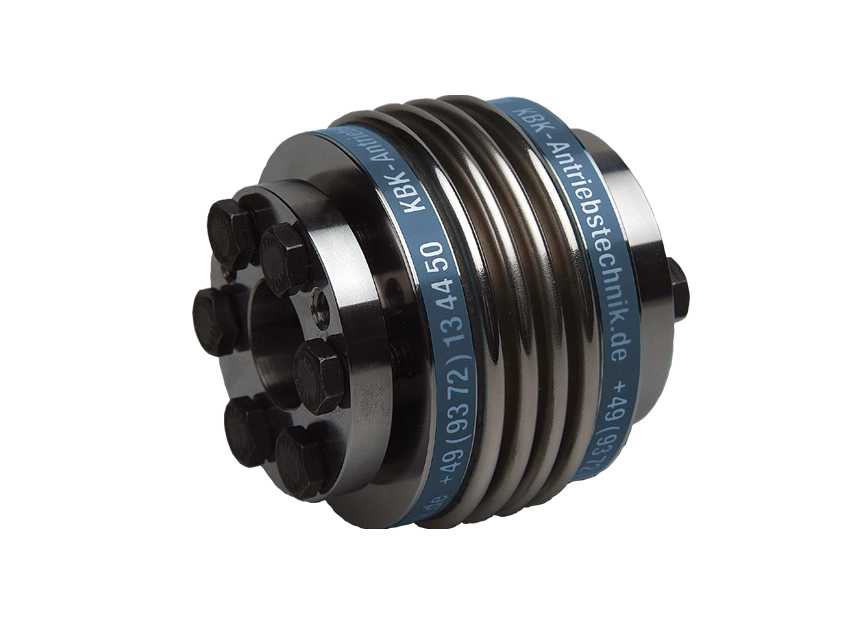

Giunto a Soffietto Metallico

con serraggio a calettatore interno

KB5

Diametro dell´albero: 10 – 90 mm
Coppia nominale: 18 – 5000 Nm

Giunto a Soffietto Metallico

con serraggio a calettatore esterno

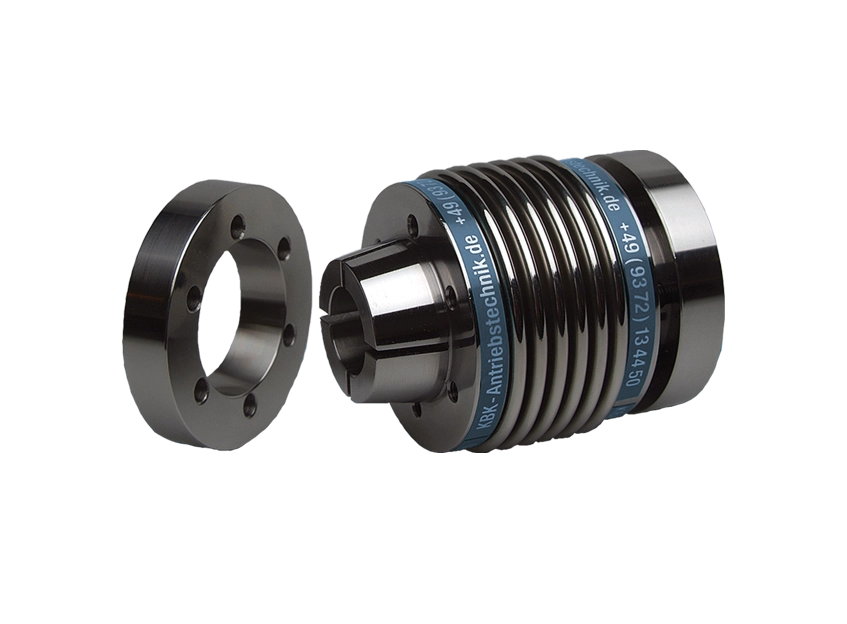

KB6

Diametro dell´albero: 8 – 90 mm
Coppia nominale: 18 – 5000 Nm

Giunto a Soffietto Metallico

con serraggio a calettatore esterno ed innesto assiale

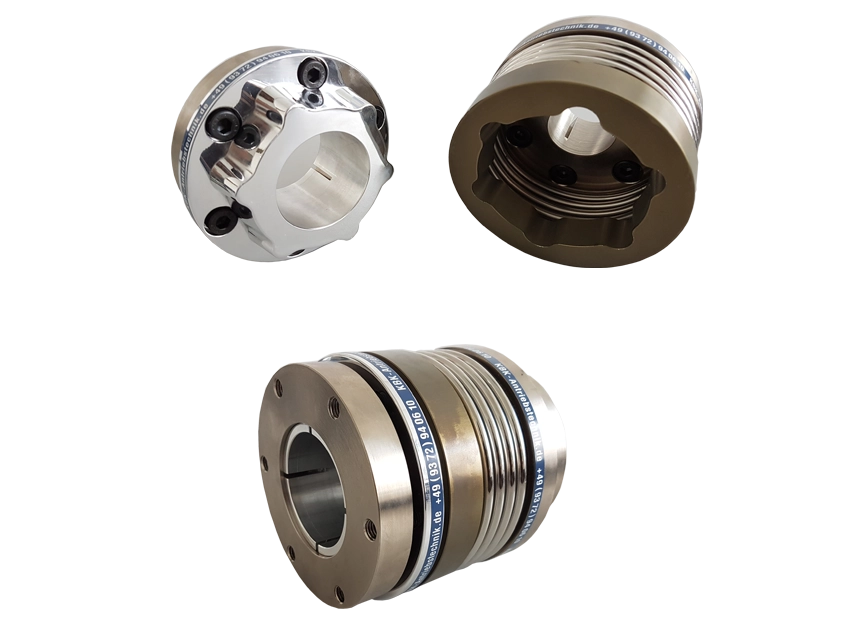

KB6P

Diametro dell´albero: 8 – 60 mm
Coppia nominale: 18 – 500 Nm

Giunto a Soffietto Metallico

per montaggio con flange

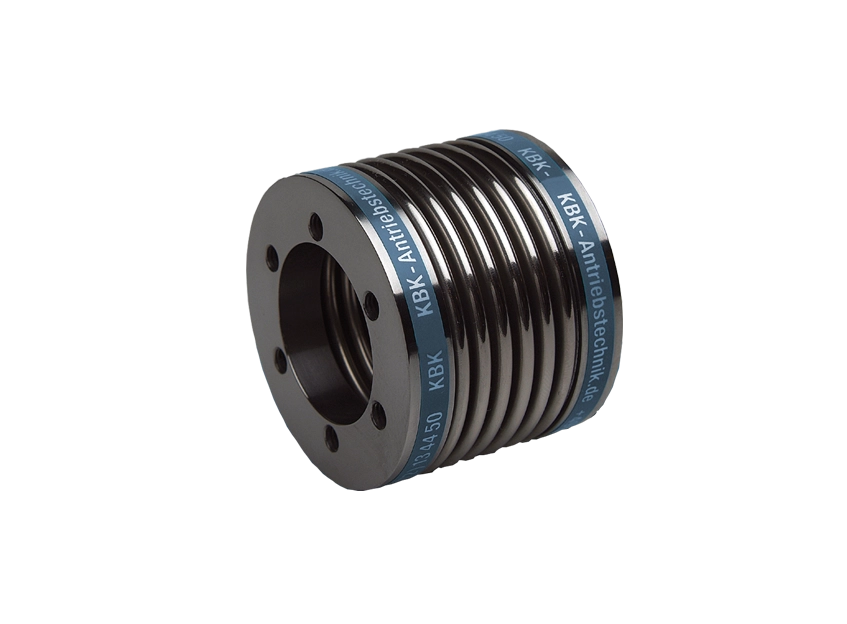

KB7

Diametro dell´albero: 22 – 100 mm
Coppia nominale: 18 – 5000 Nm

Giunto a Soffietto Metallico

con albero ad espansione

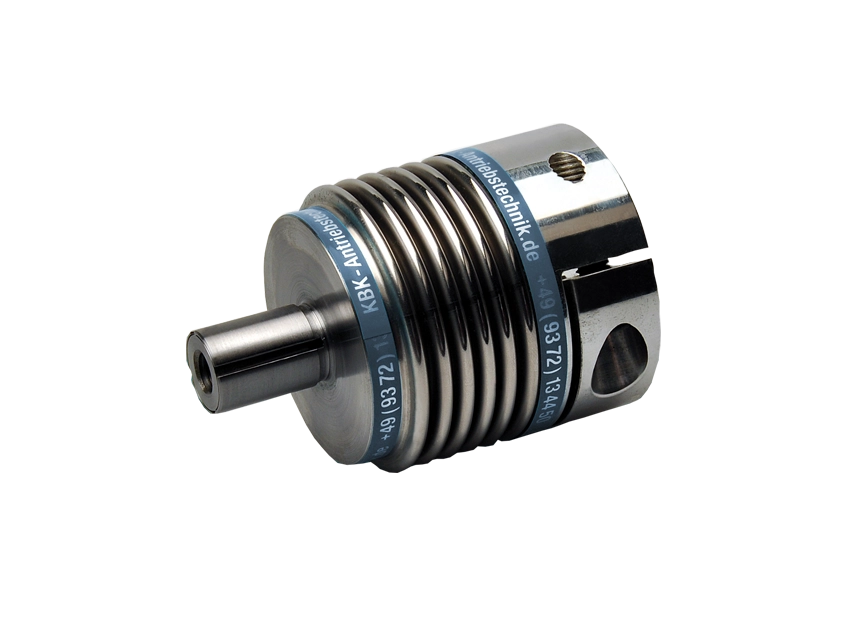

KB8

Diametro dell´albero: 10 – 60 mm
Coppia nominale: 18 – 500 Nm

Giunto a Soffietto Metallico

con albero ad espansione ed innesto assiale

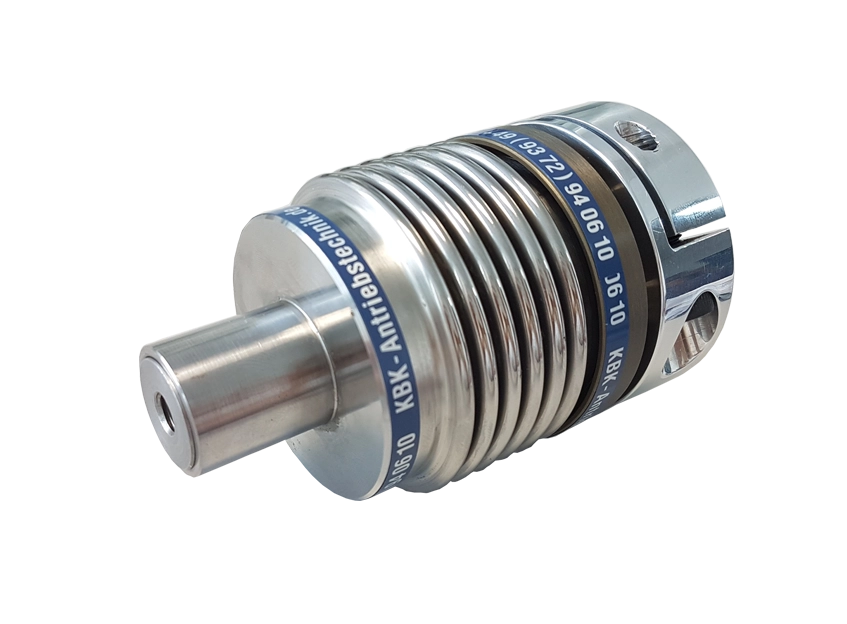

KB8P

Diametro dell´albero: 10 – 70 mm
Coppia nominale: 18 – 500 Nm
